مقدمة تركيب الحاجز المطاطي Super Arch

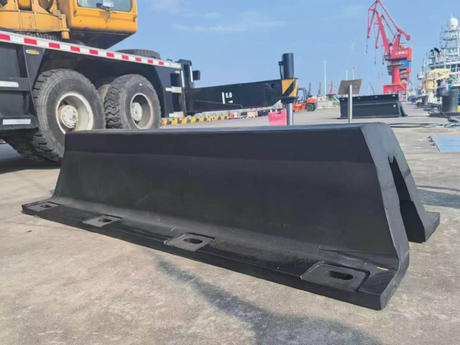

تركيب حاجز مطاطي سوبر آرك

لا تتلامس المصدات المطاطية Super Arch (وتسمى أيضًا درابزين من النوع V) بدون ألواح الرفارف بالطول الكامل لمواضع معينة من السفن، ويمكن أن تعمل المصدات المطاطية فقط في الطول الذي تم الاتصال به. من الضروري تقدير الحد الأدنى لطول الاتصال من الحد الأدنى لارتفاع السطح، والغاطس، ومستوى المد والجزر، وما إلى ذلك واختيار الطول بحيث يمكن امتصاص طاقة الرسو الفعالة Eb. وتسمى هذه الظاهرة بالضغط الجزئي، ويمكن تقييم الأداء باستخدام المعادلة.

(امتصاص الطاقة بالضغط الجزئي)=(امتصاص الطاقة لكل متر)×(طول التلامس)

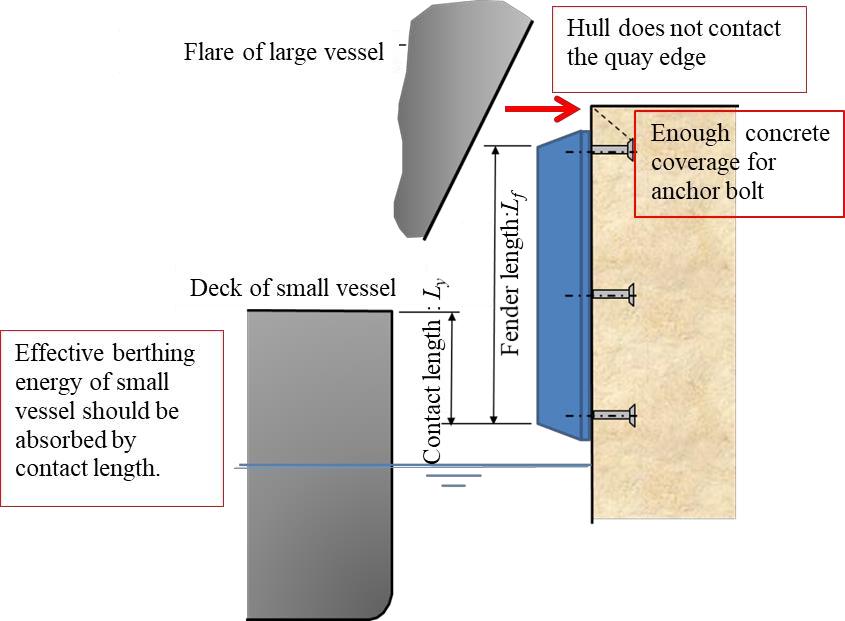

في حالة المصدات المطاطية ذات المقطع العرضي الثابت (على سبيل المثال، المصدات البحرية القوسية) والتي يمكن تعديل أدائها عن طريق تغيير الطول، إذا كان الطول أقصر من الارتفاع، تتأثر نسبة الطول بكلا الطرفين. قد لا تتوافق نسبة الطول في هذه الحالة مع كون الأداء متناسبًا مع الطول. لا يتعلق طول التلامس للحاجز المطاطي بطول الحاجز المطاطي فحسب، بل يتعلق أيضًا بموضع التثبيت. يتم سرد اعتبارات التثبيت للمصدات المطاطية من النوع V على النحو التالي، ويقدم أدناه عرضًا توضيحيًا للجوانب التي يجب مراعاتها.

・ يجب ألا يلامس توهج السفينة الكبيرة حافة الرصيف، حتى عندما يكون الحاجز المطاطي مضغوطًا.

・ من المستحسن أن يكون الرأس العلوي للحاجز مرئيًا دائمًا وألا يكون مغمورًا بالمياه.

・ يجب تأمين التغطية الخرسانية اللازمة فوق مسامير التثبيت

・ يجب أن يتم امتصاص طاقة الرسو الفعالة من خلال الطول الملامس للمصدات المطاطية

كما هو موضح في الشكل أعلاه، عندما يتلامس توهج سفينة كبيرة مع حاجز قوسي مثبت رأسيًا، يتعرض الحاجز لضغط زاوي عمودي. بشكل عام، الأداء الزاوي للمصدات المطاطية البحرية من النوع V الموصوفة في الكتالوج هو الأداء الزاوي في اتجاه العرض، وغالبًا ما لا يتم تحديد الأداء الزاوي الطولي لأنه يتغير اعتمادًا على طول الحاجز المطاطي.
