Πλήρης οδηγός προδιαγραφών και σχεδίασης για πάνελ από χάλυβα Fender: Εξασφάλιση ανθεκτικότητας, ασφάλειας και απόδοσης σε συστήματα θαλάσσιας ελλιμενισμού
Εισαγωγή
Στη σύγχρονη θαλάσσια υποδομή, τα χαλύβδινα πάνελ με φτερά διαδραματίζουν κρίσιμο ρόλο στην προστασία τόσο των πλοίων όσο και των λιμενικών κατασκευών κατά τις εργασίες ελλιμενισμού. Ενώ δίνεται μεγάλη προσοχή στις ίδιες τις μονάδες από καουτσούκ ή πνευματικά φτερά, το χαλύβδινο πάνελ είναι το εξάρτημα που συνδέεται άμεσα με το κύτος του πλοίου και μεταφέρει τις δυνάμεις κρούσης στη δομή στήριξης. Ένα κακώς καθορισμένο ή ανεπαρκώς σχεδιασμένο χαλύβδινο πάνελ μπορεί να οδηγήσει σε δομική αστοχία, ζημιά στο σκάφος και δαπανηρή διακοπή λειτουργίας.
1. Κατανόηση της λειτουργίας των πάνελ από χάλυβα Fender
Τα χαλύβδινα πάνελ με φτερά τοποθετούνται συνήθως μπροστά από το κύριο σύστημα φτερών (όπως πνευματικά, συμπαγή καουτσούκ ή φτερά γεμάτα με αφρό) για:
Κατανείμετε τις δυνάμεις κρούσης σε μεγαλύτερη περιοχή του κύτους του σκάφους
Προστατέψτε το σώμα του φτερού από τριβή και κοπή με αιχμηρές πλάκες γάστρας
Παρέχετε μια λεία επιφάνεια με χαμηλή τριβή για να ελαχιστοποιήσετε την καταπόνηση της γάστρας
Λειτουργήστε ως θυσιαστικό στρώμα σε σενάρια ελλιμενισμού υψηλής ενέργειας

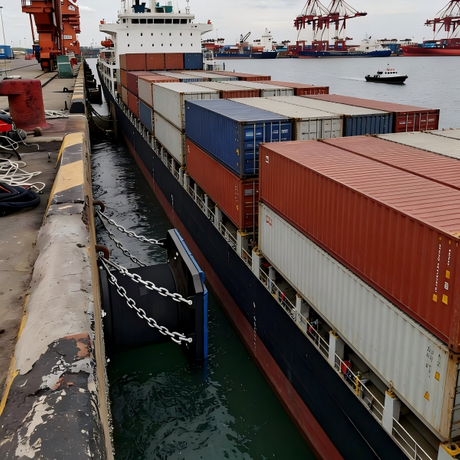

Χρησιμοποιούνται συνήθως σε τερματικούς σταθμούς εμπορευματοκιβωτίων, λιμάνια LNG, ναυτικές βάσεις και υπεράκτιες πλατφόρμες όπου τα μεγέθη των σκαφών και οι ενέργειες ελλιμενισμού είναι σημαντικές.
2. Βασικές προδιαγραφές υλικού για χαλύβδινα πάνελ
Η σωστή επιλογή υλικού είναι θεμελιώδης για την απόδοση και τη μακροζωία. Οι προτεινόμενες προδιαγραφές περιλαμβάνουν:
Ιδιοκτησία |
Προτεινόμενη τιμή |
Λογική |
Βαθμός χάλυβα |
S355JR ή ισοδύναμο (EN 10025) |
Υψηλή αντοχή στην απόδοση, καλή συγκολλησιμότητα |
Πάχος πλάκας |
10 mm – 25 mm (διαφέρει ανάλογα με τον τύπο και την ενέργεια του φτερού) |
Εξισορροπεί τη δύναμη και το βάρος |
Επιφανειακή Σκληρότητα |
250–300 HBW |
Αντιστέκεται σε εσοχές και γρατζουνιές |
Προστασία από τη διάβρωση |
Γαλβανισμένη εν θερμώ (≥85 μm) ή εποξειδική επίστρωση θαλάσσης |
Αποτρέπει τη σκουριά σε αλατούχα περιβάλλοντα |
Ανοχή επιπεδότητας |
≤ 3 mm ανά μέτρο |
Εξασφαλίζει ομοιόμορφη επαφή με τη γάστρα |
Για σκληρά περιβάλλοντα (π.χ. Περσικός Κόλπος, τροπικά λιμάνια), εξετάστε το ενδεχόμενο διπλής όψης από ανοξείδωτο χάλυβα ή χάλυβα στις καιρικές συνθήκες με ενισχυμένη αντοχή στη διάβρωση.
3. Θεωρήσεις σχεδιασμού για πάνελ από χάλυβα Fender
3.1 Διαστάσεις πίνακα
Πλάτος: Πρέπει να ταιριάζει με το μετωπικό πλάτος της μονάδας φτερού (π.χ. 2,0 m για ένα τυπικό φτερό κυψέλης)
Ύψος: Καθορίζεται από το αναμενόμενο σημείο επαφής με το πλευρικό κέλυφος του σκάφους
Μήκος: Καλύπτει όλο το μήκος του συστήματος φτερών ή σύμφωνα με την απόσταση των δελφινιών πρόσδεσης
3.2 Σύστημα προσάρτησης
Μπροστινή όψη: Λείες, στρογγυλεμένες άκρες για αποφυγή ζημιών στο κύτος
Πίσω πλευρά: Σχεδιασμένο για βίδες ή συγκόλληση στο σώμα του φτερού ή στο δίχτυ της αλυσίδας
Υλικό στερέωσης: Γαλβανισμένα μπουλόνια, παξιμάδια και πλάκες στήριξης που έχουν χαρακτηριστεί για θαλάσσια χρήση
3.3 Κατανομή Φορτίου
Οι μηχανικοί πρέπει να υπολογίσουν:
Πίεση κρούσης στην επιφάνεια του πίνακα
Όρια παραμόρφωσης για αποφυγή μόνιμης παραμόρφωσης
Κύκλοι κόπωσης με βάση τη συχνότητα ελλιμενισμού
Η ανάλυση πεπερασμένων στοιχείων (FEA) συνιστάται για εγκαταστάσεις μεγάλης κλίμακας ή υψηλής ενέργειας.
4. Συμμόρφωση με τα διεθνή πρότυπα
Για να διασφαλίσετε την ποιότητα και την ασφάλιση, καθορίστε τα χαλύβδινα πάνελ που πληρούν:
EN 10025 (Κατηγορίες δομικού χάλυβα)
ISO 12944 (αντιδιαβρωτική προστασία μεταλλικών κατασκευών)
PIANC WG33/44 (Οδηγίες για το σχεδιασμό του συστήματος φτερών)
DNVGL-ST-0378 (Συστήματα υπεράκτιων και θαλάσσιων φτερών)
Η πιστοποίηση από τρίτους επιθεωρητές (π.χ. Lloyd's Register, ABS, DNV) προσθέτει αξιοπιστία και διευκολύνει την έγκριση του έργου.
5. Περιβαλλοντική και επιχειρησιακή προσαρμοστικότητα
Σχεδιασμός πάνελ για:
Ακραίες θερμοκρασίες (-20°C έως +60°C)
UV ακτινοβολία και ψεκασμός αλατιού
Μηχανική τριβή από επαναλαμβανόμενες επαφές αγγείων
Φόρτωση πάγου (για λιμάνια της Αρκτικής ή της Βαλτικής)
Εξετάστε το ενδεχόμενο αντικατάστασης ένθετων πάνελ για ζώνες υψηλής φθοράς για να παρατείνετε τη διάρκεια ζωής χωρίς να αντικαταστήσετε ολόκληρο το σύστημα φτερών.
6. Πρωτόκολλα Συντήρησης και Επιθεώρησης
Ένα προληπτικό σχέδιο συντήρησης περιλαμβάνει:
Ετήσιες οπτικές επιθεωρήσεις για ρωγμές, διάβρωση ή παραμόρφωση
Έλεγχοι ροπής σε μπουλόνια και συνδέσεις
Επεξεργασίες επίστρωσης σε κατεστραμμένες περιοχές
Καταγραφή απόδοσης που συνδέεται με εκδηλώσεις ελλιμενισμού
Η ψηφιακή παρακολούθηση με μετρητές καταπόνησης ή αισθητήρες IoT μπορεί να προβλέψει την κόπωση και να προγραμματίσει τις αντικαταστάσεις προληπτικά.
7. Συνεργασία με εξουσιοδοτημένο προμηθευτή
Συνεργαστείτε με κατασκευαστές που προσφέρουν:
Προσαρμοσμένες υπηρεσίες σχεδιασμού μηχανικής
Εσωτερική κατασκευή με κοπή CNC και ρομποτική συγκόλληση
Δυνατότητες δοκιμής (δοκιμές κρούσης, έλεγχοι σκληρότητας, μέτρηση πάχους επίστρωσης)
Παγκόσμια υποστήριξη παράδοσης και εγκατάστασης
Αυτό διασφαλίζει ότι τα χαλύβδινα πάνελ σας παραδίδονται σύμφωνα με τις προδιαγραφές, έγκαιρα και έτοιμα για ενσωμάτωση.
Σύναψη
Ο καθορισμός και ο σχεδιασμός των χαλύβδινων πλαισίων με φτερού δεν είναι απλώς μια μηχανική εργασία - είναι μια κρίσιμη μηχανική απόφαση που επηρεάζει την ασφάλεια, την αποτελεσματικότητα και τη σχέση κόστους-αποτελεσματικότητας των εργασιών θαλάσσιας ελλιμενισμού. Τηρώντας τα διεθνή πρότυπα, επιλέγοντας τα σωστά υλικά και ενσωματώνοντας στιβαρές αρχές σχεδιασμού, μπορείτε να δημιουργήσετε ένα σύστημα φτερών που προστατεύει τα περιουσιακά σας στοιχεία και βελτιώνει την απόδοση του λιμανιού για δεκαετίες.
