Guía completa de especificaciones y diseño para paneles de acero de defensas: garantía de durabilidad, seguridad y rendimiento en sistemas de atraque marinos
Introducción
En la infraestructura marina moderna, los paneles de acero de las defensas desempeñan un papel fundamental en la protección tanto de los buques como de las estructuras portuarias durante las operaciones de atraque. Si bien se presta mucha atención a las unidades de defensa neumáticas o de caucho, el panel de acero es el componente que interactúa directamente con el casco del barco y transfiere las fuerzas de impacto a la estructura de soporte. Un panel de acero mal especificado o diseñado inadecuadamente puede provocar fallas estructurales, daños a los recipientes y costosos tiempos de inactividad.

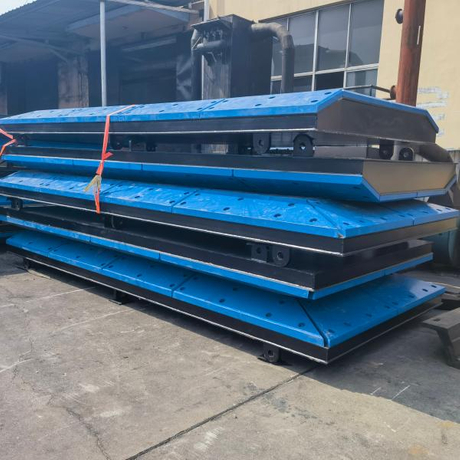

1. Comprensión de la función de los paneles de acero de las defensas
Los paneles de acero de las defensas generalmente se montan delante del sistema de defensa principal (como defensas neumáticas, de caucho macizo o rellenas de espuma) para:
Distribuya las fuerzas de impacto sobre un área más grande del casco del barco.
Protege el cuerpo del guardabarros de la abrasión y cortes causados por placas afiladas del casco.
Proporcionar una superficie lisa y de baja fricción para minimizar la tensión en el casco.
Actuar como capa de sacrificio en escenarios de atraque de alta energía.

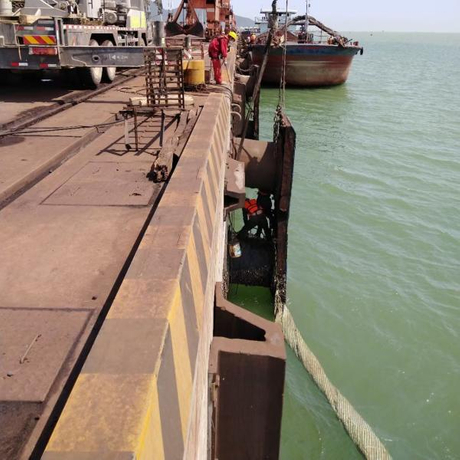

Se utilizan comúnmente en terminales de contenedores, puertos de GNL, bases navales y plataformas marinas donde el tamaño de los buques y la energía de atraque son importantes.
2. Especificaciones clave de materiales para paneles de acero
La elección correcta del material es fundamental para el rendimiento y la longevidad. Las especificaciones recomendadas incluyen:
Propiedad |
Valor recomendado |
Razón fundamental |
Grado de acero |
S355JR o equivalente (EN 10025) |
Alto límite elástico, buena soldabilidad. |
Espesor de la placa |
10mm – 25mm (varía según el tipo de guardabarros y la energía) |
Equilibra fuerza y peso |
Dureza superficial |
250–300 HBW |
Resiste sangrías y ranuras. |
Protección contra la corrosión |
Galvanizado en caliente (≥85 μm) o revestimiento epoxi marino |
Previene la oxidación en ambientes salinos. |
Tolerancia de planitud |
≤ 3 mm por metro |
Garantiza un contacto uniforme con el casco. |
Para entornos hostiles (p. ej., Golfo Pérsico, puertos tropicales), considere el acero inoxidable dúplex o el acero resistente a la intemperie con mayor resistencia a la corrosión.
3. Consideraciones de diseño para paneles de acero de defensa
3.1 Dimensiones de los paneles
Ancho: debe coincidir con el ancho frontal de la unidad de defensa (por ejemplo, 2,0 m para una defensa de celda estándar)
Altura: Determinada por el punto de contacto esperado con el casco lateral del buque.
Longitud: Cubre toda la longitud del sistema de defensa o según el espaciamiento de los delfines de amarre.
3.2 Sistema de fijación
Cara frontal: Bordes lisos y redondeados para evitar daños al casco.
Lado trasero: Diseñado para atornillar o soldar al cuerpo del guardabarros o a la red de la cadena.
Hardware de montaje: pernos, tuercas y placas de respaldo galvanizados clasificados para uso marino
3.3 Distribución de carga
Los ingenieros deben calcular:
Presión de impacto sobre la superficie del panel.
Límites de deflexión para evitar deformaciones permanentes.
Ciclos de fatiga según la frecuencia de atraque
Se recomienda el análisis de elementos finitos (FEA) para instalaciones a gran escala o de alta energía.
4. Cumplimiento de Normas Internacionales
Para garantizar la calidad y la asegurabilidad, especifique paneles de acero que cumplan:
EN 10025 (Calidades de acero estructural)
ISO 12944 (Protección contra la corrosión de estructuras de acero)
PIANC WG33/44 (Directrices para el diseño de sistemas de defensas)
DNVGL-ST-0378 (Sistemas de defensas marinas y costa afuera)
La certificación de inspectores externos (por ejemplo, Lloyd's Register, ABS, DNV) añade credibilidad y facilita la aprobación del proyecto.
5. Adaptabilidad ambiental y operativa
Paneles de diseño para:
Temperaturas extremas (-20°C a +60°C)
Radiación ultravioleta y niebla salina
Abrasión mecánica por contactos repetidos de los vasos.
Carga de hielo (para puertos árticos o bálticos)
Considere inserciones de paneles reemplazables para zonas de alto desgaste para extender la vida útil sin reemplazar todo el sistema de guardabarros.
6. Protocolos de mantenimiento e inspección
Un plan de mantenimiento proactivo incluye:
Inspecciones visuales anuales para detectar grietas, corrosión o deformaciones.
Comprobaciones de par en pernos y conexiones.
Retoques de revestimiento en zonas dañadas.
Registro de rendimiento vinculado a eventos de atraque
El monitoreo digital con galgas extensométricas o sensores IoT puede predecir la fatiga y programar reemplazos de manera proactiva.
7. Trabajar con un proveedor calificado
Asóciese con fabricantes que ofrecen:
Servicios de diseño de ingeniería personalizados.
Fabricación interna con corte CNC y soldadura robótica.
Capacidades de prueba (pruebas de impacto, controles de dureza, medición del espesor del recubrimiento)
Soporte global de entrega e instalación
Esto garantiza que sus paneles de acero se entreguen según las especificaciones, a tiempo y listos para la integración.
Conclusión
Especificar y diseñar paneles de acero para defensas no es simplemente una tarea mecánica: es una decisión de ingeniería crítica que afecta la seguridad, la eficiencia y la rentabilidad de las operaciones de atraque marítimo. Si cumple con los estándares internacionales, selecciona los materiales adecuados e incorpora principios de diseño sólidos, puede construir un sistema de defensas que proteja sus activos y mejore el rendimiento del puerto durante décadas.
