De afgelopen tien jaar heb ik op kades in Zuidoost-Azië, het Midden-Oosten en Afrika gestaan en toegekeken hoe scheepsfendersystemen uit containers werden gelost en klaargemaakt voor installatie. In die tijd heb ik het volledige spectrum gezien: van onberispelijk gedocumenteerde zendingen die ruim tien jaar feilloos hebben gepresteerd, tot zendingen vergezeld van indrukwekkend ogende certificaten die ernstige prestatieverschillen verhulden.

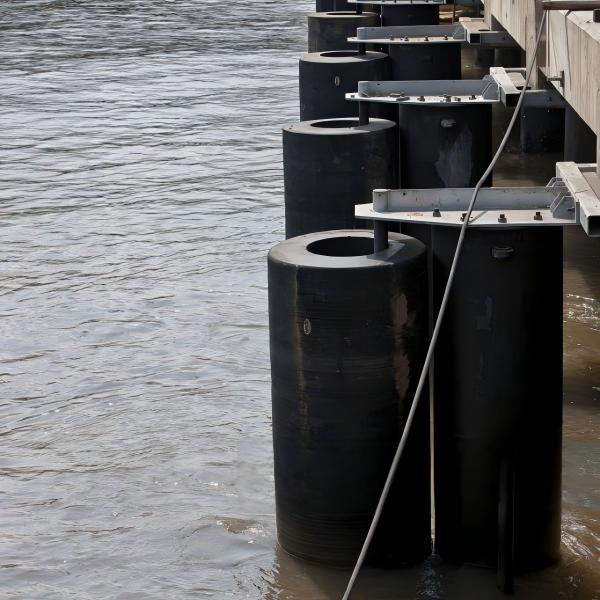

Dit is wat ik heb geleerd: de kwaliteit van een rubber fendersysteem wordt niet bepaald door het certificaat dat erbij hoort. Dit wordt bepaald door de tests die plaatsvinden voordat het spatbord de fabriek verlaat. Als u een haveningenieur, terminaloperator of EPC-aannemer bent die scheepsfendersystemen specificeert, moet u precies weten welke documentatie u moet eisen en welke tests u moet bijwonen.
In dit artikel zal ik u door het inspectie- en testprotocol vóór aflevering leiden dat we volgen Nanjing Taidun Marine Equipment Engineering Co., Ltd. voor elke rubberen spatbordsysteem, meerpaal en verzending van stalen panelen . Ik zal de compressietestprocedures voor rubberen spatborden uitleggen , de vereisten voor verificatie van de laagdikte, de documentatie die u moet aanvragen bij de fabrikant van uw scheepsfender , en – belangrijker nog – waarom traceerbaarheid belangrijk is.
De mondiale havenindustrie heeft een probleem met de kwaliteitsborging. Volgens het Barometerrapport van TAIDUN heeft meer dan 90% van de havens te maken gehad met ongeplande downtime, maar toch accepteren veel havens nog steeds fendersystemen die uitsluitend zijn gebaseerd op visuele inspectie en papierwerk.
PIANC (de International Navigation Association) biedt uitgebreide richtlijnen voor het ontwerp van spatbordsystemen en prestatieverificatie. PIANC heeft echter geen wettelijk mandaat om normen in de hele sector af te dwingen. Hierdoor ontstaat een gevaarlijke maas in de wet: sommige fabrikanten claimen een 'PIANC-certificering' voor een hele productlijn – of zelfs voor een fabriek – in plaats van voor specifieke productbatches en samengestelde formuleringen.
Laat ik direct zijn: een certificaat dat zegt dat een fabriek 'PIANC-gecertificeerd' is, garandeert niet dat de specifieke spatborden die naar uw project worden verzonden, aan hun nominale prestaties voldoen. Batchspecifiek testen is de enige manier om te verifiëren dat wat u heeft besteld, ook daadwerkelijk is wat u ontvangt.
> *'Meer dan 65% van de haveneigenaren, exploitanten en aannemers zei dat ze PIANC-certificering aanvragen en controleren om ervoor te zorgen dat scheepsfenders worden verkocht zoals beschreven.'*
Wanneer een rubberen fendersysteem op uw locatie arriveert, moet het documentatiepakket net zo zorgvuldig worden geïnspecteerd als het fysieke product. Gebaseerd op onze standaardpraktijk bij Nanjing Taidun, is dit wat elke zending moet bevatten:
1. Originele ontwerptekeningen en goedgekeurde wijzigingsgegevens — Deze dienen als basis voor dimensionale verificatie.
2. Kwaliteitscertificaat of testrapport van rubberen spatborden - Omvat fysieke eigenschappen van de rubbersamenstelling: treksterkte, rek bij breuk, hardheid (Shore A), compressievervorming en weerstand tegen veroudering door ozon.
3. Testrapporten voor componentsterkte — Verificatie dat stalen componenten voldoen aan de ontwerpspecificaties voor buig-, schuif- en knikweerstand.
4. Lasinspectierapporten in de fabriek – Lascertificaten van Categorie I en II met NDT-records (niet-destructief testen).
5. Dimensionale inspectierapporten van stalen componenten - Geverifieerd aan de hand van definitieve ontwerptekeningen.
6. Inspectierapporten van derden — Indien gespecificeerd in het contract, originele rapporten van geaccrediteerde instanties zoals BV (Bureau Veritas) , SGS , DNV , LR (Lloyd's Register) of ABS .
Als Original Equipment Manufacturer (OEM) beschikken we over de mogelijkheid om elk onderdeel – van ruwe rubbermengsels tot stalen platen en bevestigingsmiddelen – terug te traceren naar de bron. Dit is niet alleen een goede praktijk; het is een vereiste voor naleving van PIANC WG211 door middel van TGA-tests (Thermogravimetrische Analyse), waardoor een 'rubberen paspoort' ontstaat dat de fysieke eigenschappen van het daadwerkelijke spatbord koppelt aan de typegoedkeuringstests.
De compressietest is de meest kritische kwaliteitsborgingsprocedure voor rubberen spatbordsystemen . Het meet rechtstreeks de twee parameters die de prestaties in de echte wereld bepalen: reactiekracht en energieabsorptie.

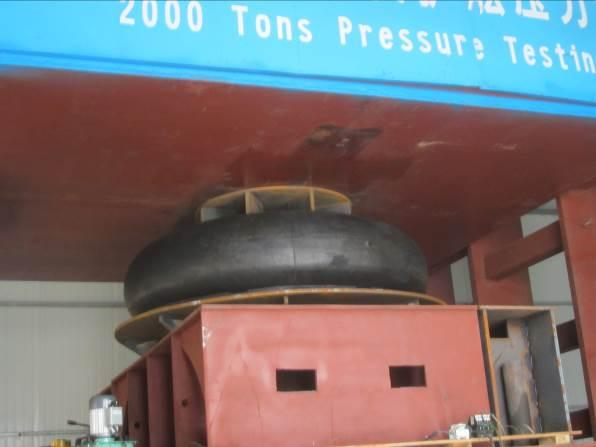

In Nanjing Taidun gebruiken we een hydraulisch testapparaat van 2.000 ton om compressietests uit te voeren volgens de PIANC 2002-richtlijnen en ASTM F2192-normen
| Parameterspecificatie | : |
|---|---|
| Compressiesnelheid | 2–8 cm/min, verticaal aangebracht |
| Testcycli | Drie compressies tot nominale doorbuiging |
| Gegevensregistratie | Reactiekracht (tolerantie ±1 kN), doorbuiging (±1 mm) |
| Prestatiewaarden | Gemiddelde van de tweede en derde testcycli |
De energieabsorptie moet minimaal 90% van de nominale waarde bedragen (bij voorkeur hoger).
De reactiekracht mag niet groter zijn dan 110% van de nominale waarde.
De eerste compressiecyclus 'bezinkt' de rubbercompound. De tweede en derde cyclus leveren consistente, herhaalbare gegevens op die de prestaties van afmeren in de praktijk weerspiegelen. Dit is belangrijk omdat het gedrag van een spatbord verandert na de eerste compressie - en u moet weten wat het spatbord daadwerkelijk zal opleveren gedurende zijn levensduur.
Industrienormen specificeren de bemonsteringsfrequentie voor compressietests. Voor grote fenders (boven de JSC500H) is de bemonstering doorgaans gebaseerd op de vereiste van één fender per ligplaats (maar niet meer dan 50 eenheden per batch). Voor kleinere stootwillen is de bemonstering gebaseerd op 100 stuks per batch .
Een spatbord is slechts zo goed als zijn rubbersamenstelling. De fysieke eigenschappen van het gevulkaniseerde rubber bepalen de duurzaamheid, weersbestendigheid en prestatiebehoud in de loop van de tijd.
| Teststandaardvereiste | | |
|---|---|---|
| Hardheid (kust A) | ASTM D2240 | 50–70 |
| Treksterkte | ASTM D412 | ≥18 MPa |
| Verlenging bij breuk | ASTM D412 | ≥400% |
| Scheursterkte | ASTM D624 | ≥400 N/cm |
| Compressie ingesteld | ISO815-1 | ≤30% (70°C, 22 uur) |
| Ozonverouderingsweerstand | ASTM D1149 | Geen barsten na blootstelling |
Als een klant mij vraagt om een enkele test aan te bevelen die het meeste inzicht geeft in de duurzaamheid op de lange termijn, wijs ik altijd op compressieset . Een lagere compressieset houdt rechtstreeks verband met een langere levensduur. Uit onze interne gegevens blijkt dat compressiesetwaarden van ≤8% overeenkomen met een levensduur van 15–20 jaar , vergeleken met het sectorgemiddelde van 12–15% compressieset en een levensduur van 8–12 jaar .
Maritieme omgevingen zijn meedogenloos voor staal. Een juiste laagdikte is essentieel voor corrosiebescherming.
Voor stalen frontpanelen op het spatbord:
- Tweelaags maritiem epoxysysteem
- 4,0–6,0 mil (100–150 μm) droge laagdikte per laag

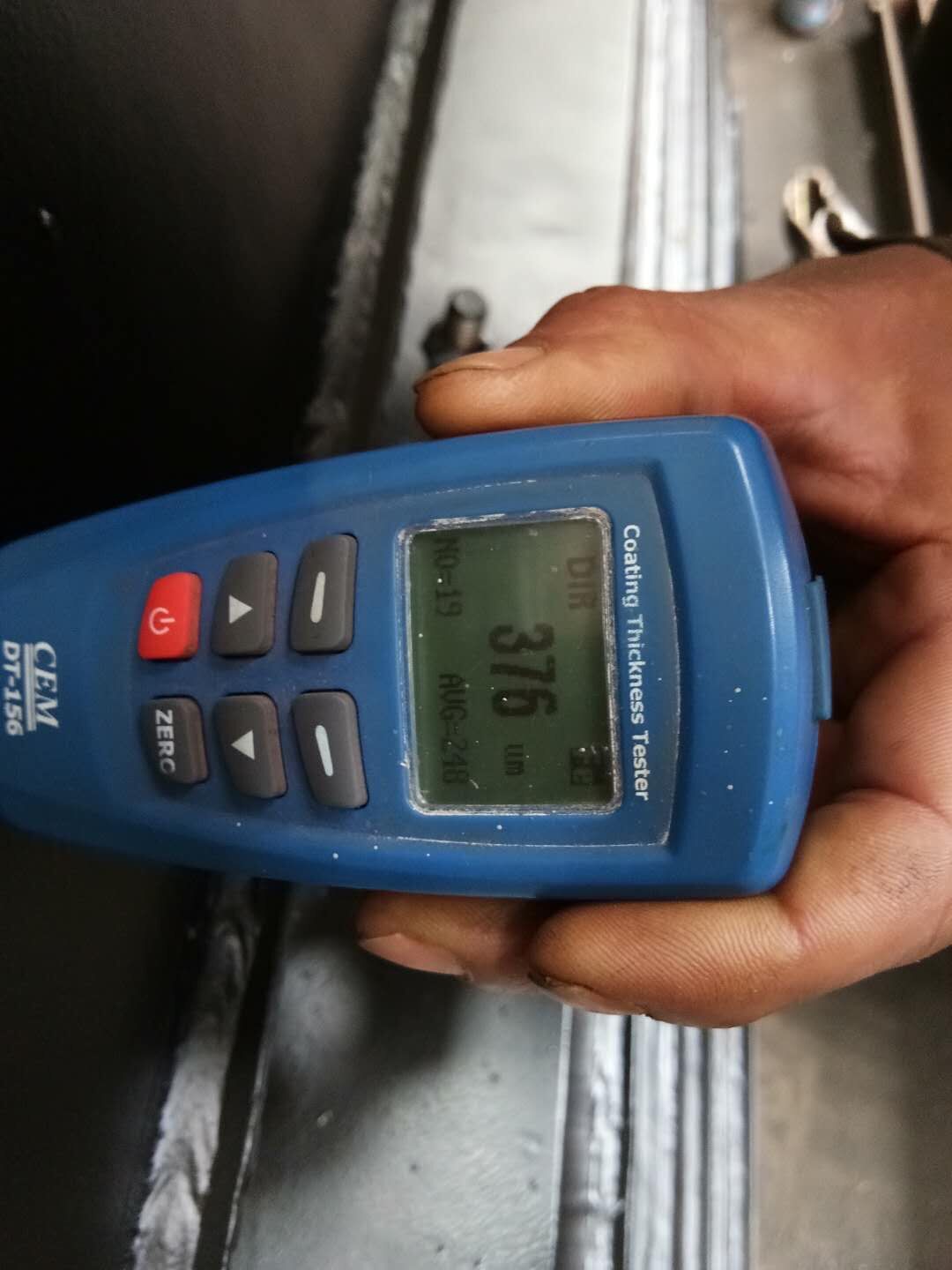

- Elcometer-metertests op meerdere punten per paneel
Voor meerpaaltjes:
- Minimale totale DFT van 300 μm voor zware maritieme omgevingen
- Primer + tussenlaag + toplaagsysteem waarbij de individuele en totale dikte geregistreerd wordt
- Omgevingsomstandigheden (temperatuur, vochtigheid, dauwpunt) geregistreerd op het moment van aanbrengen

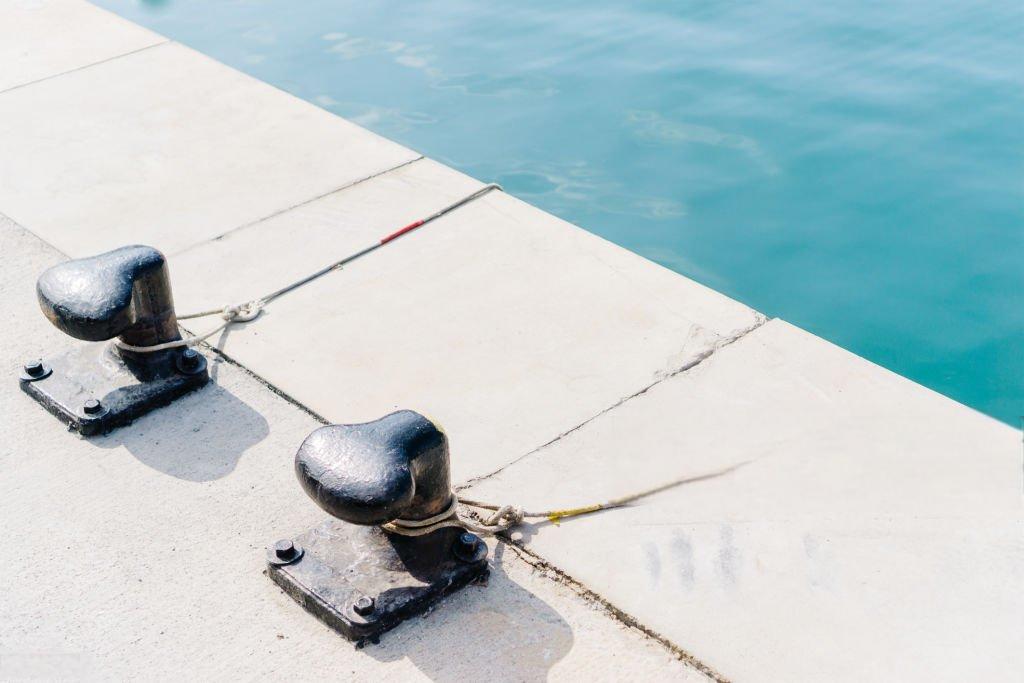

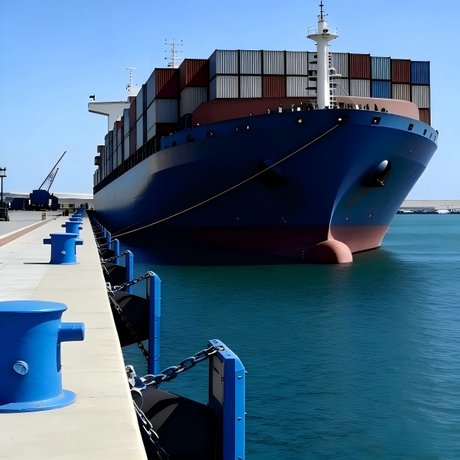

Meerpalen vormen de verbinding van uw haven met elk schip dat aanmeert. Het falen van een verkeerspaal is niet alleen kostbaar, maar ook gevaarlijk. Naast coatingverificatie testen we ook:
- Materiaalkwaliteit : Nodulair gietijzer (QT450-10) of gietstaal (geen basisgietijzer)
- Veiligheidsfactor : minimaal 4:1 (industriegemiddelde is 3:1)
- Treksterkte : 450–600 MPa versus industriegemiddelde van 200–250 MPa
Onafhankelijke verificatie biedt een extra laag zekerheid. We schakelen regelmatig internationaal erkende externe organisaties in om onze tests bij te wonen en te certificeren:
| Certification Body | Scope |
|---|---|
| BV (Bureau Veritas) | Producttesten en inspectie |
| SGS | Materiaalverificatie en prestatietesten |
| LR (Lloyd's Register) | Certificering van maritieme producten |
| ABS | Certificering van het American Bureau of Shipping |
| DNV | Compressietesten bijwonen |
PIANC WG211 beveelt drie testniveaus aan: verplicht , sterk aanbevolen en optioneel . Verplichte tests hebben betrekking op de verificatie van basisprestaties en fysieke eigenschappen. Sterk aanbevolen tests zijn onder meer prestatietests door derden en TGA-analyse van de rubbersamenstelling. Optionele tests omvatten verificatie van de duurzaamheid (meer dan 3.000 cycli), schuifcompressietests en vermoeidheidstests.
Op basis van mijn ervaring is hier een praktische checklist voor haveningenieurs en terminalexploitanten bij het beoordelen van potentiële leveranciers:
1. Eis batchspecifieke certificering , geen algemene 'fabriekscertificering' .
2. Vereist compressietests onder begeleiding , bij voorkeur door een externe instantie zoals BV, SGS of DNV.
3. Vraag het volledige testrapport over de fysieke eigenschappen aan : treksterkte, rek, compressievervorming en ozonbestendigheid.
4. Controleer de laagdikte onafhankelijk met gedocumenteerde Elcometer-waarden.
5. Vraag naar de veiligheidsfactor voor meerpalen (4:1 is de huidige maatstaf).
6. Controleer het documentatiepakket : ontwerptekeningen, materiaalcertificaten, lasinspectierapporten, maatrapporten.
7. Vraag een monster van het rubbermengsel aan voor TGA-analyse. Hierdoor ontstaat de 'vingerafdruk' die het fysieke spatbord koppelt aan de typegoedkeuringstests.
We hebben onlangs onze wereldwijde klanten ondervraagd over hun langetermijnervaring met Nanjing Taidun-fenders en bolders. Dit is wat een technisch directeur van een havenautoriteit in Zuidoost-Azië deelde:
> *'In 2019 hebben we Nanjing Taidun spatborden geïnstalleerd op onze containerterminal. Zeven jaar later hebben we de compressieset gemeten op minder dan 6%. De spatborden presteren nog steeds als nieuw. De spatborden van onze vorige leverancier vertoonden na slechts 5 jaar een verharding van 14%.'*
Dit is geen geïsoleerd geval. Onze gegevens van meer dan 1.000 projecten in 80 landen laten consistent superieure prestatiestatistieken zien:
| Prestatiestatistiek | Industriegemiddelde | Nanjing Taidun |
|---|---|---|
| Compressie ingesteld | 12–15% | ≤8% |
| Levensduur | 8–12 jaar | 15–20 jaar |
| Retentie van energieabsorptie | Daling van 20-30% gedurende het leven | Dalt <10% gedurende het leven |
Tien jaar ervaring in deze branche heeft mij één ding geleerd: kwaliteit is niet wat er op een certificaat staat. Kwaliteit is wat er gebeurt als een volledig beladen VLCC voor de duizendste keer aanmeert op uw terminal, en het spatbordsysteem absorbeert de impact precies zoals ontworpen. Kwaliteit wordt gemeten aan de hand van de levensduur van vijftien jaar van een goed gemaakt spatbord, en niet van de acht jaar van een goedkope imitatie.
Bij Nanjing Taidun weerspiegelt ons testprotocol voorafgaand aan de levering dit begrip. We testen niet omdat een norm dit vereist, maar omdat de activiteiten van onze klanten ervan afhankelijk zijn.
Klaar om scheepsfendersystemen met gecertificeerde prestaties te specificeren?
Neem contact op met Nanjing Taidun Marine Equipment Engineering Co., Ltd. voor advies:
- E-mail : service@taidunmarine.com
- Website : www.taidunmarine.com
- Bezoek : 300.000㎡ productiefaciliteit, China
- Verzoek : projectspecifieke testdocumentatie en mogelijkheden voor getuigeing door derden
1. Nanjing Taidun Marine Equipment Engineering Co., Ltd. 'Voorbij het certificaat: waarom testen vóór levering de prestaties van 15 jaar scheepsfendersysteem definiëren.' [https://www.taidunmarine.com/beyond-the-certificate-why-pre-delivery-testing-defines-15-year-marine-fender-system-performance.html ]
2. PIANC. 'PIANC WG211 rubberen paspoortpresentatie.' [https://www.pianc.org/wp-content/uploads/2024/11/13_Rubber-Passport-Based-on-WG211_Trelleborg.pdf ]
3. Ministerie van Openbare Werken en Snelwegen (Filippijnen). 'Standaardspecificatie voor artikel 1403 – rubberen dockfenders (DO 007 s2018).' [https://dpwh.gov.ph/ ]
4. CNOOC. 'Technisch document: Testvereisten voor rubberen spatborden.' [https://buy.cnooc.com.cn/ ]
5. ASTM Internationaal. 'ASTM F2192-05(2022) Standaardtestmethode voor het bepalen en rapporteren van de afmeerenergie en reactie van scheepsfenders.' [https://www.astm.org/f2192-05r22.html ]
6.ISO. 'ISO 17357-1:2014 Schepen en maritieme technologie — Drijvende pneumatische rubberen spatborden — Deel 1: Hoge druk.' [https://www.iso.org/standaard/53467.html ]
7. TOEPASSINGSGEBIED (Japan). 'Standaardprocedure voor duurzaamheidstest voor rubberen spatbordeenheden.' [https://www.scopenet.or.jp/main/quality/pdf/g09.pdf ]
Een gerenommeerde fabrikant van scheepsfenders moet het volgende verstrekken: originele ontwerptekeningen en wijzigingsgegevens, kwaliteitscertificaat/testrapport van rubberen fenders met fysieke eigenschappen, testrapporten voor de sterkte van componenten, lasinspectierapporten in de fabriek (categorie I en II), rapporten over afmetingen van stalen componenten en, indien gecontracteerd, inspectierapporten van derden van geaccrediteerde instanties zoals BV, SGS, DNV, LR of ABS.
Fabriekscertificering geeft aan dat een fabrikant in het algemeen de juiste ontwerp- en testprocedures volgt. Het garandeert echter niet dat een specifieke productbatch aan de nominale prestaties voldoet. Batchspecifieke certificering omvat het testen van monsters uit de daadwerkelijke productierun om de waarden voor compressie, reactiekracht en energieabsorptie te verifiëren. Experts uit de sector raden aan om batchspecifieke certificering te eisen.
De gemiddelde instelwaarden voor compressie in de sector variëren van 12 tot 15%, wat betekent dat het spatbord na compressie permanent met dat percentage vervormt. Spatborden van hoge kwaliteit bereiken compressie-instelwaarden van ≤8%, wat direct correleert met een langere levensduur – doorgaans 15–20 jaar versus 8–12 jaar voor producten die gemiddeld in de sector zijn.
Toezicht door derden door geaccrediteerde instanties zoals BV, SGS, LR, ABS of DNV biedt onafhankelijke verificatie dat de testprocedures de PIANC- en ASTM-normen volgden en dat de gerapporteerde prestatiegegevens accuraat zijn. Dit beschermt zowel de koper als de fabrikant tegen geschillen. PIANC WG211 identificeert testen door derden als 'sterk aanbevolen' .
TGA (Thermogravimetrische Analyse) test de chemische samenstelling van het rubbermengsel. Het heeft twee functies: traceerbaarheid (het koppelen van het fysieke spatbord aan de typegoedkeuringstests) en kwaliteit (het identificeren van niet-versterkende vulstoffen zoals calciumcarbonaat, waarvan uit onderzoek is gebleken dat dit correleert met verminderde duurzaamheid). PIANC WG211 identificeert TGA als de basis van het 'rubberen paspoort'.
