Volledige specificatie- en ontwerpgids voor stalen Fender-panelen: zorgen voor duurzaamheid, veiligheid en prestaties in maritieme afmeersystemen
Invoering
In de moderne maritieme infrastructuur spelen stalen fenderpanelen een cruciale rol bij het beschermen van zowel schepen als havenconstructies tijdens aanmeeroperaties. Hoewel er veel aandacht wordt besteed aan de rubberen of pneumatische fendereenheden zelf, is het stalen paneel het onderdeel dat rechtstreeks in verbinding staat met de scheepsromp en de impactkrachten overbrengt naar de ondersteunende constructie. Een slecht gespecificeerd of onvoldoende ontworpen stalen paneel kan leiden tot structureel falen, schade aan schepen en kostbare stilstand.
1. De functie van Fender stalen panelen begrijpen

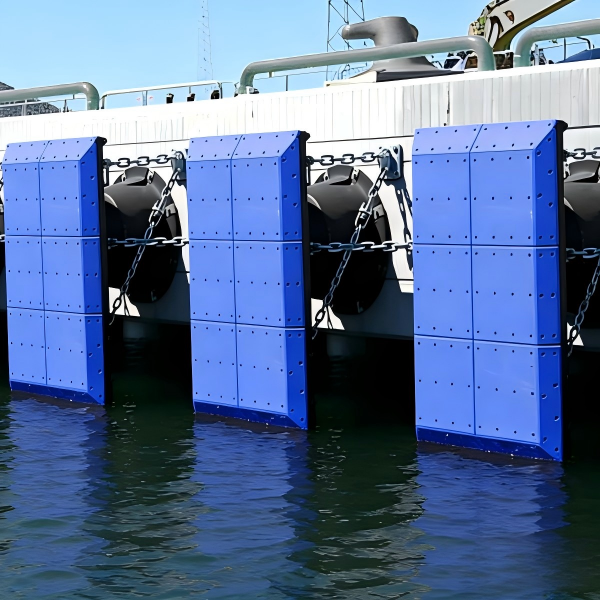

Stalen spatbordpanelen worden doorgaans vóór het hoofdspatbordsysteem gemonteerd (zoals pneumatische, massief rubberen of met schuim gevulde spatborden) om:
Verdeel de impactkrachten over een groter deel van de scheepsromp
Bescherm het spatbordlichaam tegen schuren en snijden door scherpe rompplaten
Zorg voor een glad oppervlak met lage wrijving om rompspanning te minimaliseren
Fungeren als opofferingslaag in scenario's voor afmeren met hoge energie

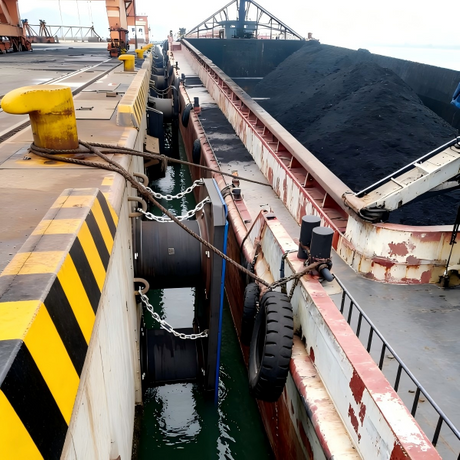

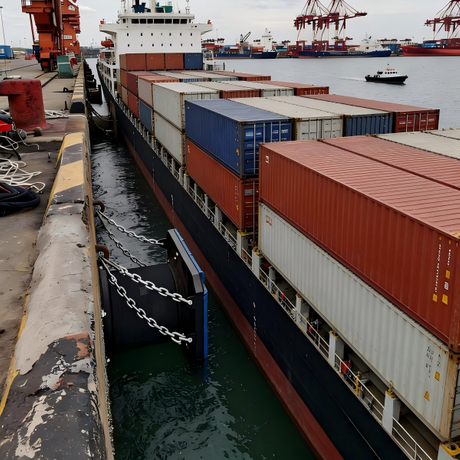

Ze worden vaak gebruikt in containerterminals, LNG-havens, marinebases en offshore-platforms waar de scheepsafmetingen en de aanlegenergieën aanzienlijk zijn.
2. Belangrijke materiaalspecificaties voor stalen panelen
De juiste materiaalkeuze is van fundamenteel belang voor prestaties en een lange levensduur. Aanbevolen specificaties zijn onder meer:
Eigendom |
Aanbevolen waarde |
Reden |
Staalkwaliteit |
S355JR of gelijkwaardig (EN 10025) |
Hoge vloeigrens, goede lasbaarheid |
Plaatdikte |
10 mm – 25 mm (varieert per spatbordtype en energie) |
Brengt kracht en gewicht in evenwicht |
Oppervlaktehardheid |
250–300 pk |
Bestand tegen indeuken en gutsen |
Corrosiebescherming |
Thermisch verzinkte (≥85 μm) of maritieme epoxycoating |
Voorkomt roest in zoute omgevingen |
Vlakheidstolerantie |
≤ 3 mm per meter |
Zorgt voor uniform contact met de romp |
Voor ruwe omgevingen (bijvoorbeeld de Perzische Golf, tropische havens) kunt u duplex roestvast staal of weervast staal met verhoogde corrosieweerstand overwegen.
3. Ontwerpoverwegingen voor stalen spatbordpanelen
3.1 Paneelafmetingen
Breedte: moet overeenkomen met de frontale breedte van de spatbordeenheid (bijv. 2,0 m voor een standaard celfender)
Hoogte: Bepaald door het verwachte contactpunt met de zijwand van het schip
Lengte: Bestrijkt de volledige lengte van het fendersysteem of volgens de dolfijnafstand
3.2 Bevestigingssysteem
Voorkant: Gladde, afgeronde randen om schade aan de romp te voorkomen
Achterzijde: Ontworpen voor het vastschroeven of lassen aan het spatbord of kettingnet
Bevestigingsmateriaal: Gegalvaniseerde bouten, moeren en steunplaten geschikt voor gebruik op zee
3.3 Belastingverdeling
Ingenieurs moeten berekenen:
Impactdruk op het paneeloppervlak
Doorbuigingslimieten om permanente vervorming te voorkomen
Vermoeidheidscycli op basis van de ligfrequentie
Eindige Elementen Analyse (FEA) wordt aanbevolen voor grootschalige of hoogenergetische installaties.
4. Naleving van internationale normen
Om de kwaliteit en verzekerbaarheid te garanderen, specificeert u stalen panelen die voldoen aan:
EN 10025 (constructiestaalsoorten)
ISO 12944 (Corrosiebescherming van staalconstructies)
PIANC WG33/44 (Richtlijnen voor het ontwerp van spatbordsystemen)
DNVGL-ST-0378 (Offshore- en maritieme fendersystemen)
Certificering door externe inspecteurs (bijvoorbeeld Lloyd's Register, ABS, DNV) vergroot de geloofwaardigheid en vergemakkelijkt de goedkeuring van projecten.
5. Aanpassingsvermogen op milieu- en operationeel gebied
Designpanelen voor:
Extreme temperaturen (-20°C tot +60°C)
UV-straling en zoutnevel
Mechanische slijtage door herhaalde vatcontacten
IJsladen (voor Arctische of Baltische havens)
Overweeg vervangbare paneelinzetstukken voor zones met hoge slijtage om de levensduur te verlengen zonder het volledige spatbordsysteem te vervangen.
6. Onderhouds- en inspectieprotocollen
Een proactief onderhoudsplan omvat:
Jaarlijkse visuele inspecties op scheuren, corrosie of vervorming
Aandraaimomentcontroles op bouten en verbindingen
Coating bijwerken op beschadigde plekken
Prestatieregistratie gekoppeld aan afmeergebeurtenissen
Digitale monitoring met rekstrookjes of IoT-sensoren kan vermoeidheid voorspellen en vervangingen proactief plannen.
7. Werken met een gekwalificeerde leverancier
Werk samen met fabrikanten die het volgende aanbieden:
Aangepaste technische ontwerpdiensten
Eigen productie met CNC-snijden en robotlassen
Testmogelijkheden (impacttesten, hardheidscontroles, laagdiktemeting)
Wereldwijde leverings- en installatieondersteuning
Dit zorgt ervoor dat uw stalen panelen op specificatie, op tijd en klaar voor integratie worden geleverd.
Conclusie
Het specificeren en ontwerpen van stalen fenderpanelen is niet alleen een mechanische taak; het is een cruciale technische beslissing die van invloed is op de veiligheid, efficiëntie en kosteneffectiviteit van aanlegplaatsen op zee. Door zich te houden aan internationale normen, de juiste materialen te selecteren en robuuste ontwerpprincipes te integreren, kunt u een fendersysteem bouwen dat uw bezittingen beschermt en de havenprestaties tientallen jaren lang verbetert.
