Hoe u de juiste ARCH Fender kiest: de definitieve kopersgids voor havens en jachthavens voor 2026
(Metabeschrijving: Voorkom kostbare schade aan de kade! Onze deskundige gids voor 2026 leidt u door de vier cruciale stappen om het perfecte ARCH-spatbord te selecteren. Ontvang uw gratis maatchecklist en neem vandaag nog contact op met onze ingenieurs.)
Inleiding: Waarom een fout maken meer kost dan het spatbord
Het kiezen van een ARCH-spatbord lijkt misschien eenvoudig, maar de verkeerde selectie is een verborgen kostenpost. Een ondermaats spatbord leidt tot beschadigde scheepsrompen en afbrokkelende infrastructuur. Een te groot exemplaar verspilt kapitaal en bemoeilijkt de bedrijfsvoering. Met meer dan 30 jaar ervaring in de bescherming van de zee hebben we het selectieproces samengevat in één definitieve gids voor 2026. Dit is niet alleen een productvergelijking, het is een blauwdruk voor systeemtechniek om uw rendement op uw investering te maximaliseren en tientallen jaren betrouwbare service te garanderen.
Stap 1: Beoordeel uw kerntoepassing en vaartuigprofiel
Het proces begint niet met het spatbord, maar met een nauwkeurig inzicht in uw unieke omgeving.
A. Definieer de primaire toepassing:
Commerciële havens en terminals: Hoogenergetische, frequente impact van grote schepen (containerschepen, bulkcarriers). De nadruk ligt op maximale energieabsorptie (EA) en duurzaamheid.
Jachthavens en jachtclubs: Bescherming van zowel delicate rompen als dokconstructies. Geef prioriteit aan lage reactiekracht en oppervlaktevriendelijke materialen.
Sluisdeuren & Kanaalwanden: Extreem verticale contactvlakken. Vereist specifieke montageontwerpen en hoge schuifweerstand.
Ship-to-Ship (STS)-operaties: dynamische omstandigheden in open water. Vereist een hoge EA en uitstekende stabiliteit onder rollen/pitch.
Offshore en hernieuwbare energie (windmolenvaartuigen): Een harde omgevingsweerstand (UV, zout, temperatuurschommelingen) is van cruciaal belang.
B. Profileer uw vaartuig(en):
Maximale verplaatsing (ton): de belangrijkste factor voor het berekenen van kinetische energie.
Kritieke contactpunten: Identificeer het rompgebied dat het eerste contact zal maken (vlakke zijde, kimcurve).
Naderingssnelheid (m/s): De normale aanmeersnelheid varieert afhankelijk van het type vaartuig en de vaardigheid van de machinist. Conservatieve schattingen voorkomen ondermaats.
Afmeerhoek: De hoek tussen het schip en de ligplaats bij contact.
Stap 2: Voer de kritische berekeningen uit – Energie en reactiekracht
Dit is het technische hart van uw selectie. ARCH-spatborden worden beoordeeld op basis van twee onderling afhankelijke waarden:
1. Vereiste energieabsorptie (E req ): De kinetische energie die het fender moet absorberen tijdens het afmeren.
Vereenvoudigde formule: E req = 0,5 * M * V² * C e * C s * C c
M= Scheepsmassa (verplaatsing)
V= Aanmeersnelheidscomponent loodrecht op het dok
C e = excentriciteitscoëfficiënt (houdt rekening met hoekbenadering)
C s = Zachtheidscoëfficiënt (romptype)
C c = Ligplaatsconfiguratiecoëfficiënt
Pro- tip: Voeg altijd een veiligheidsfactor (25-50%) toe aan E req voor onvoorziene omstandigheden (sterke stroming, pilootfout).
2. Aanvaardbare reactiekracht (R max ): de maximale kracht die wordt overgebracht op de scheepsromp en de dokconstructie.
Dit is een beperkende beperking. U moet de structurele capaciteit van uw dokmuur kennen of de rompsterkte van het lichtste schip dat de ligplaats gebruikt.
De afweging van het ARCH Fender: voor een bepaalde maat neemt de reactiekracht toe naarmate er meer energie wordt geabsorbeerd. Prestatiecurven (aangeleverd door fabrikanten) zijn essentieel.
Bruikbaar hulpmiddel: gebruik onze gratis online Fender Sizing Calculator om uw variabelen in te voeren en een voorlopige EA-vereiste te verkrijgen. (Dit is een belangrijk hulpmiddel voor het genereren van leads).
Stap 3: Selecteer het optimale ARCH Fender-model en materiaal
Zorg ervoor dat uw E- req en R max bekend zijn en vergelijk de gegevensbladen van de fabrikant.
A. De prestatiecurve aflezen:
Zoek een spatbord waarvan de curve laat zien dat uw E- req wordt geabsorbeerd op of onder 50-60% van de maximale doorbuiging.
Controleer of de overeenkomstige reactiekracht bij die afbuiging ruim onder uw Rmax ligt.
B. Gids voor materiaalkeuze:
Materiaalkwaliteit |
Belangrijkste eigenschappen |
Beste voor |
Natuurlijk rubber (NR) |
Uitstekende elasticiteit en prestaties bij lage temperaturen. |
Koude klimaten, jachthavens voor algemeen gebruik. |
Chloropreen (CR) |
Goed weer, ozon en matige oliebestendigheid. |
Universele omgevingen met gemiddelde blootstelling. |
Ethyleenpropyleendieenmonomeer (EPDM) |
Superieure ozon-, verwering- en hittebestendigheid. |
Tropische/zonintensieve havens, gebieden met veel UV-straling. |
Mengsels (bijv. NR/BR) |
Evenwichtige eigenschappen voor kosteneffectieve duurzaamheid. |
Toepassingen met grote volumes onder standaardomstandigheden. |
C. Grootte en configuratie:
Lengte: moet overeenkomen met of groter zijn dan het verticale contactoppervlak van het schip.
Boogradius en hoogte: Bepaalt de kracht-afbuigingskarakteristieken. Een langere boog biedt over het algemeen een zachter eerste contact.

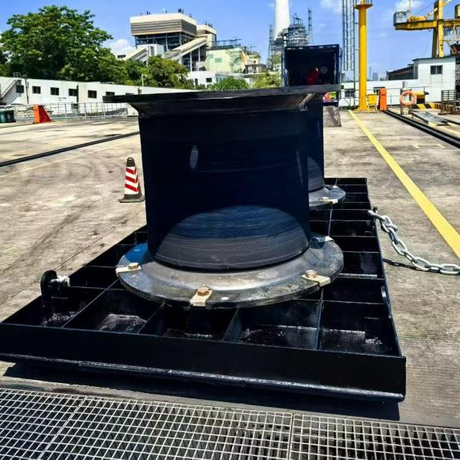

Paneelintegratie: beslis of een eenvoudig doorgeschroefd paneel of een volledig gelast doosvormig paneel nodig is voor de structuur van uw dok.
Stap 4: Rond de installatie- en levensduurwaardeoverwegingen af
Het rechter spatbord, verkeerd gemonteerd, is het verkeerde spatbord.
Montagemateriaal : Specificeer kettingen/bouten/sluitingen van thermisch verzinkt staal of roestvrij staal om corrosief falen te voorkomen.
Gezichtskussens: Voor superjachten of gevoelige rompen, specificeer wrijvingsarme, niet-strepende polyethyleen of slijtvaste rubberen gezichtskussens die aan het spatbord zijn bevestigd.
Analyse van de totale eigendomskosten (TCO):
Initiële kosten versus verwachte levensduur (een spatbord van 15 jaar is goedkoper per jaar dan een spatbord van 10 jaar).
Houd daarbij rekening met gemak van inspectie en modulaire vervangingspotentieel.
Overweeg ondersteuning van de fabrikant voor prestatiegegevens, garanties en wereldwijde beschikbaarheid.
Jouw volgende stap: van selectie naar oplossing
Als u deze gids volgt, komt u tot een technisch verantwoorde keuze. Kritieke projecten vereisen echter validatie. Een fout van 5% in uw massa- of snelheidsaanname kan leiden tot een fout van meer dan 10% in de energieberekening.
We bieden een gratis en vrijblijvende Fender Specification Review aan. Ons technische team zal uw berekeningen controleren, uw toepassing beoordelen en het optimale ARCH-spatbordmodel en -configuratie aanbevelen voor maximale veiligheid en levensduurwaarde.
