Komplett spesifikasjons- og designveiledning for fenderstålpaneler: Sikring av holdbarhet, sikkerhet og ytelse i havneanleggssystemer
Introduksjon
I moderne marin infrastruktur spiller fenderstålpaneler en kritisk rolle for å beskytte både fartøyer og havnestrukturer under anløpsoperasjoner. Mens mye oppmerksomhet er gitt til selve gummi- eller pneumatiske fenderenhetene, er stålpanelet den komponenten som direkte er i kontakt med skipets skrog og overfører slagkrefter til støttekonstruksjonen. Et dårlig spesifisert eller utilstrekkelig utformet stålpanel kan føre til strukturell feil, fartøyskader og kostbar nedetid.

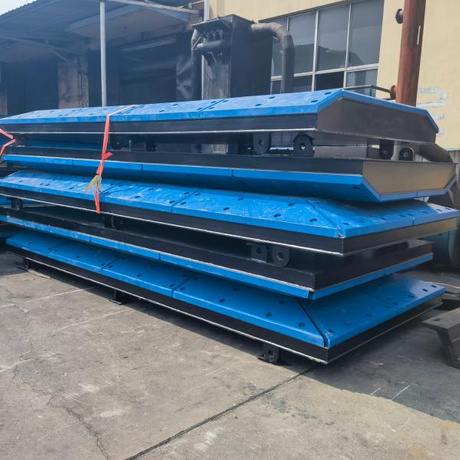

1. Forstå funksjonen til fenderstålpaneler

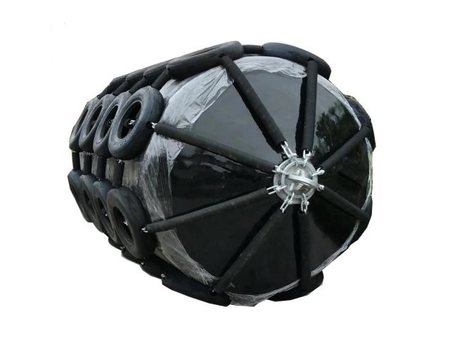

Fender stålpaneler er vanligvis montert foran hovedskjermsystemet (som pneumatiske, solid gummi eller skumfylte fendere) for å:
Fordel støtkrefter over et større område av fartøyets skrog
Beskytt fenderkroppen mot slitasje og skjæring med skarpe skrogplater
Gi en jevn overflate med lav friksjon for å minimere skrogbelastningen
Fungere som et offerlag i høyenergiske kai-scenarier
De brukes ofte i containerterminaler, LNG-havner, marinebaser og offshoreplattformer der fartøystørrelser og kaienergi er betydelige.
2. Nøkkelmaterialespesifikasjoner for stålpaneler
Riktig materialvalg er grunnleggende for ytelse og lang levetid. Anbefalte spesifikasjoner inkluderer:
Eiendom |
Anbefalt verdi |
Begrunnelse |
Stålkvalitet |
S355JR eller tilsvarende (EN 10025) |
Høy flytegrense, god sveisbarhet |
Platetykkelse |
10 mm – 25 mm (varierer med fendertype og energi) |
Balanserer styrke og vekt |
Overflatehardhet |
250–300 HBW |
Motstår innrykk og huling |
Korrosjonsbeskyttelse |
Varmgalvanisert (≥85 μm) eller marint epoksybelegg |
Forhindrer rust i saltholdige miljøer |
Flathetstoleranse |
≤ 3 mm per meter |
Sikrer jevn kontakt med skroget |
For tøffe miljøer (f.eks. Persiabukta, tropiske havner), vurder dupleks rustfritt stål eller forvitringsstål med forbedret korrosjonsbestandighet.
3. Designhensyn for Fender stålpaneler
3.1 Paneldimensjoner
Bredde: Bør samsvare med frontbredden til fenderenheten (f.eks. 2,0 m for en standard celleskjerm)
Høyde: Bestemmes av forventet kontaktpunkt med fartøyets sideskall
Lengde: Dekker hele lengden av fendersystemet eller i henhold til fortøyningsdelfinavstand
3.2 Festesystem
Forside: Glatte, avrundede kanter for å unngå skrogskader
Bakside: Designet for bolting eller sveising til fenderkroppen eller kjettingnettet
Monteringsutstyr: Galvaniserte bolter, muttere og bakplater klassifisert for marin bruk
3.3 Lastfordeling
Ingeniører må beregne:
Slagtrykk på paneloverflaten
Nedbøyningsgrenser for å unngå permanent deformasjon
Tretthetssykluser basert på anløpsfrekvens
Finitt Element Analysis (FEA) anbefales for storskala eller høyenergiinstallasjoner.
4. Samsvar med internasjonale standarder
For å sikre kvalitet og forsikring, spesifiser stålpaneler som oppfyller:
EN 10025 (konstruksjonsstålkvaliteter)
ISO 12944 (korrosjonsbeskyttelse av stålkonstruksjoner)
PIANC WG33/44 (retningslinjer for design av fendersystem)
DNVGL-ST-0378 (offshore og marine fendersystemer)
Sertifisering fra tredjepartsinspektører (f.eks. Lloyd's Register, ABS, DNV) gir troverdighet og letter prosjektgodkjenning.
5. Miljømessig og operativ tilpasningsevne
Design paneler for:
Ekstreme temperaturer (-20°C til +60°C)
UV-stråling og saltspray
Mekanisk slitasje fra gjentatte karkontakter
Islasting (for arktiske eller baltiske havner)
Vurder utskiftbare panelinnsatser for soner med høy slitasje for å forlenge levetiden uten å erstatte hele fendersystemet.
6. Vedlikeholds- og inspeksjonsprotokoller
En proaktiv vedlikeholdsplan inkluderer:
Årlige visuelle inspeksjoner for sprekker, korrosjon eller deformasjon
Momentkontroll på bolter og koblinger
Coating touch-ups i skadede områder
Ytelseslogging knyttet til kaiarrangementer
Digital overvåking med strain gauges eller IoT-sensorer kan forutsi tretthet og planlegge utskiftninger proaktivt.
7. Arbeide med en kvalifisert leverandør
Samarbeid med produsenter som tilbyr:
Tilpasset ingeniørdesigntjenester
Egen fabrikasjon med CNC-skjæring og robotsveising
Testfunksjoner (slagtester, hardhetskontroller, måling av beleggtykkelse)
Global levering og installasjonsstøtte
Dette sikrer at stålpanelene dine leveres i henhold til spesifikasjonene, i tide og klare for integrering.
Konklusjon
Å spesifisere og designe fenderstålpaneler er ikke bare en mekanisk oppgave - det er en kritisk ingeniørbeslutning som påvirker sikkerheten, effektiviteten og kostnadseffektiviteten til marine kaioperasjoner. Ved å følge internasjonale standarder, velge riktige materialer og innlemme robuste designprinsipper, kan du bygge et fendersystem som beskytter eiendelene dine og forbedrer havneytelsen i flere tiår.
