Especificação completa e guia de projeto para painéis de aço de defensas: garantindo durabilidade, segurança e desempenho em sistemas de atracação marítima
Introdução
Na infraestrutura marítima moderna, os painéis de proteção em aço desempenham um papel crítico na proteção de navios e estruturas portuárias durante as operações de atracação. Embora muita atenção seja dada às próprias unidades de defensas de borracha ou pneumáticas, o painel de aço é o componente que faz interface direta com o casco do navio e transfere as forças de impacto para a estrutura de suporte. Um painel de aço mal especificado ou projetado inadequadamente pode levar a falhas estruturais, danos à embarcação e tempo de inatividade dispendioso.
1. Compreendendo a função dos painéis de aço Fender

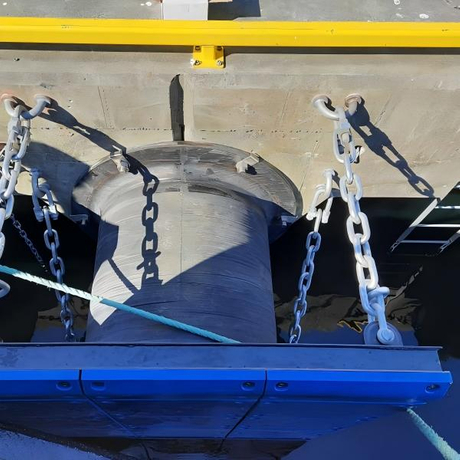

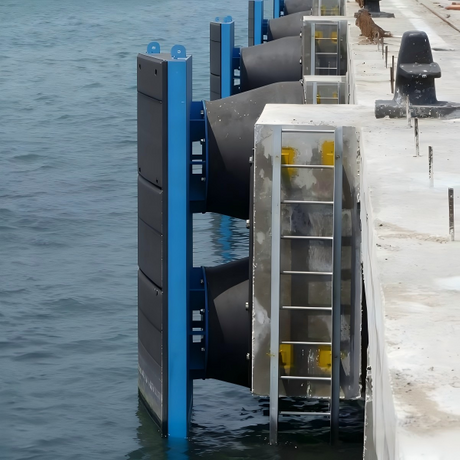

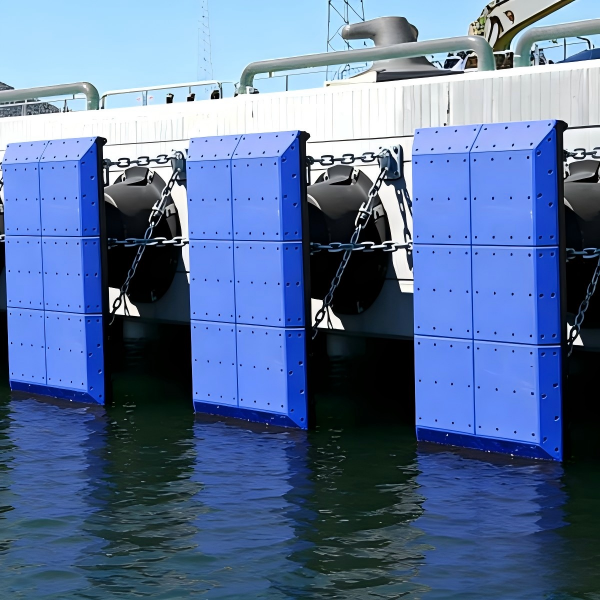

Os painéis de aço da defensa são normalmente montados na frente do sistema de defensas principal (como defensas pneumáticas, de borracha sólida ou de espuma) para:
Distribuir as forças de impacto por uma área maior do casco da embarcação
Proteja o corpo do pára-lama contra abrasão e corte por placas afiadas do casco
Fornece uma superfície lisa e de baixo atrito para minimizar o estresse no casco
Atuar como camada sacrificial em cenários de atracação de alta energia
Eles são comumente usados em terminais de contêineres, portos de GNL, bases navais e plataformas offshore onde o tamanho dos navios e a energia de atracação são significativos.
2. Principais especificações de materiais para painéis de aço
A escolha correta do material é fundamental para o desempenho e longevidade. As especificações recomendadas incluem:
Propriedade |
Valor recomendado |
Justificativa |
Classe de aço |
S355JR ou equivalente (EN 10025) |
Alta resistência ao escoamento, boa soldabilidade |
Espessura da Placa |
10mm – 25mm (varia com o tipo de pára-lama e energia) |
Equilibra força e peso |
Dureza superficial |
250–300 PCV |
Resiste a indentações e arranhões |
Proteção contra corrosão |
Galvanizado por imersão a quente (≥85 μm) ou revestimento epóxi marinho |
Previne a ferrugem em ambientes salinos |
Tolerância de planicidade |
≤ 3 mm por metro |
Garante contato uniforme com o casco |
Para ambientes agressivos (por exemplo, Golfo Pérsico, portos tropicais), considere aço inoxidável duplex ou aço resistente a intempéries com maior resistência à corrosão.
3. Considerações de projeto para painéis de aço de defensa
3.1 Dimensões do Painel
Largura: Deve corresponder à largura frontal da unidade de defensa (por exemplo, 2,0 m para uma defensa de célula padrão)
Altura: Determinada pelo ponto esperado de contato com o costado da embarcação
Comprimento: Cobre todo o comprimento do sistema de defensas ou conforme o espaçamento dos golfinhos de amarração
3.2 Sistema de Anexo
Face Frontal: Bordas lisas e arredondadas para evitar danos ao casco
Lado Traseiro: Projetado para aparafusar ou soldar no corpo do para-lama ou rede de corrente
Hardware de montagem: Parafusos, porcas e placas de apoio galvanizados classificados para uso marítimo
3.3 Distribuição de Carga
Os engenheiros devem calcular:
Pressão de impacto na superfície do painel
Limites de deflexão para evitar deformação permanente
Ciclos de fadiga baseados na frequência de atracação
A Análise de Elementos Finitos (FEA) é recomendada para instalações de grande escala ou de alta energia.
4. Conformidade com as Normas Internacionais
Para garantir qualidade e segurabilidade, especifique painéis de aço que atendam:
EN 10025 (classes de aço estrutural)
ISO 12944 (Proteção anticorrosiva de estruturas de aço)
PIANC WG33/44 (Diretrizes para projeto de sistema de defensas)
DNVGL-ST-0378 (Sistemas de defensas offshore e marítimas)
A certificação de inspetores terceirizados (por exemplo, Lloyd's Register, ABS, DNV) acrescenta credibilidade e facilita a aprovação do projeto.
5. Adaptabilidade Ambiental e Operacional
Painéis de design para:
Extremos de temperatura (-20°C a +60°C)
Radiação UV e névoa salina
Abrasão mecânica devido a contatos repetidos na embarcação
Carregamento de gelo (para portos do Ártico ou do Báltico)
Considere inserções de painel substituíveis para zonas de alto desgaste para prolongar a vida útil sem substituir todo o sistema de pára-lamas.
6. Protocolos de Manutenção e Inspeção
Um plano de manutenção proativo inclui:
Inspeções visuais anuais quanto a rachaduras, corrosão ou deformação
Verificações de torque em parafusos e conexões
Retoques de revestimento em áreas danificadas
Registro de desempenho vinculado a eventos de atracação
O monitoramento digital com extensômetros ou sensores IoT pode prever a fadiga e programar substituições de forma proativa.
7. Trabalhando com um fornecedor qualificado
Faça parceria com fabricantes que oferecem:
Serviços de design de engenharia personalizados
Fabricação interna com corte CNC e soldagem robótica
Capacidades de teste (testes de impacto, verificações de dureza, medição de espessura de revestimento)
Suporte global para entrega e instalação
Isso garante que seus painéis de aço sejam entregues dentro das especificações, dentro do prazo e prontos para integração.
Conclusão
Especificar e projetar painéis de aço para defensas não é apenas uma tarefa mecânica – é uma decisão crítica de engenharia que afeta a segurança, a eficiência e a relação custo-benefício das operações de atracação marítima. Ao aderir aos padrões internacionais, selecionar os materiais certos e incorporar princípios de design robustos, você pode construir um sistema de defensas que protege seus ativos e melhora o desempenho do porto por décadas.
