Deniz Kauçuk Çamurluk Seçim Kılavuzu: Rıhtım Projeniz için Silindirik, Hücreli ve Kemerli Çamurluklar Arasında Nasıl Seçim Yapılır

Deniz Kauçuk Çamurluk Seçim Kılavuzu: Rıhtım Projeniz için Silindirik, Hücreli ve Kemerli Çamurluklar Arasında Nasıl Seçim Yapılır



Giriş: Yanlış Anlamanın Maliyeti

Doğru deniz lastiği usturmaçasının seçilmesi yalnızca bir satın alma çalışması değildir; iskelenizin veya geminizin güvenliğini, operasyonel verimliliğini ve ömrünü doğrudan etkileyen kritik bir mühendislik kararıdır. Küçük boyutlu bir usturmaça, yanaşma yapınızda yıkıcı yapısal hasara yol açabilirken, aşırı boyutlu, aşırı sert bir usturmaça, geminin gövdesine aşırı reaksiyon kuvvetleri uygulayarak maliyetli onarımlara neden olabilir.

Bu kılavuz, projeniz için en uygun çamurluk tipinin seçilmesine yönelik sistematik bir yaklaşım sunmaktadır. Benzersiz performans özelliklerini, ideal uygulamalarını ve temel seçim kriterlerini analiz ederek en yaygın üç konfigürasyona (Silindirik, Hücreli ve Kemer çamurluklar) odaklanacağız. Sonunda, enerji emilimini, reaksiyon kuvvetini ve toplam sahip olma maliyetini dengeleyen bilinçli bir seçim yapmak için net bir çerçeveye sahip olacaksınız.



1. Temel Performans Ölçülerini Anlamak

Çamurluk türlerini karşılaştırmadan önce performanslarını tanımlayan iki temel parametreyi anlamak önemlidir:

① Reaksiyon Kuvveti (R) -kN (kilonewton) cinsinden ölçülür: Bu, yanaşma sırasında usturmaçanın gemi gövdesine uyguladığı kuvvettir. Hem gemi hem de iskele yapısı üzerindeki gerilimi en aza indirdiği için genellikle daha düşük bir reaksiyon kuvveti tercih edilir.

② Enerji Emilimi (E) -kNm (kilonewton-metre) cinsinden ölçülür: Bu, çamurluğun çarpma sırasında güvenli bir şekilde emebileceği kinetik enerji miktarıdır. Bir tekneyi güvenli .bir işlevidir şekilde yavaşlatmak, çamurluğun birincil

Bu iki ölçüt arasındaki ilişki bir çamurluğun performans eğrisini tanımlar. İdeal çamurluk, düşük tepki kuvvetiyle yüksek enerji emilimi sağlar.



2. Üç Ana Çamurluk Tipine Derinlemesine Bakış

2.1 Silindirik Çamurluklar

Açıklama:Silindirik çamurluklar dünya çapında en yaygın kullanılan tiptir. Basittirler, dayanıklıdırlar ve genellikle bir iskele veya rıhtımdan zincirler veya halatlarla asılarak kurulurlar.

2.1.1 Temel Özellikler:

① Performans: Yüksek reaksiyon kuvvetiyle orta düzeyde bir enerji emme kapasitesi sunarlar. Performans eğrileri nispeten 'sert'tir, bu da hızlı bir şekilde sağlam bir direnç sağladıkları anlamına gelir.

② Esneklik: En büyük avantajları esnekliktir. Asılı olduklarında, geminin gövdesiyle birlikte yuvarlanarak geniş gelgit aralıklarına ve yanaşma açılarına uyum sağlayabilirler, bu da onları yanlış hizalamaya karşı oldukça toleranslı hale getirir.

③ Bakım: Basit tasarımları ve zincir kullanımı nedeniyle kurulum ve değiştirme kolaydır.

2.1.2 İdeal Uygulamalar:

① Geniş Gelgit Aralığı Rıhtımları: Su seviyelerinin önemli ölçüde dalgalandığı, dikey olarak uyum sağlayabilen çamurlukların gerekli olduğu yerler.

② Çok Amaçlı Rıhtımlar: Farklı gövde şekillerine ve fribordlara sahip çeşitli gemilere hizmet verir.

③ Küçük ve Orta Ölçekli Gemiler: Römorkörler, mavnalar ve balıkçı tekneleri gibi.

④ Retrofit Projeleri: Basit, uygun maliyetli kurulumun öncelikli olduğu yerler.

2.1.3 Ortak Varyantlar:

① Düz Silindirik: Standart, tamamen kauçuk yapı.

② Kanat Tipi (veya G-Silindirik): Zincirin çamurluk gövdesine sürtünmesini önlemek için yanlarda kauçuk kanatlara sahiptir ve servis ömrünü önemli ölçüde uzatır.

③ Çelik Uç Plakalı: Yüksek yüklü uygulamalar için çelik plakalar basıncı dağıtır ve kauçuk uçları korur.

2.2 Hücre Çamurlukları

Açıklama: Hücre çamurlukları, çeşitli şekillerde (örn. D tipi, Kare, Süper Hücre) mevcut olan bir tür 'bükülme' çamurluğudur. Tipik olarak yüksek kaliteli doğal kauçuktan yapılırlar ve üstün enerji emme verimliliğiyle bilinirler.

2.2.1 Temel Özellikler:

① Performans: Olağanüstü bir enerji emilimi-tepki kuvveti oranına sahiptirler. Performans eğrileri 'yumuşaktır', yani gövdeye nispeten düşük bir kuvvet uygularken büyük miktarda enerji emerler. Bu onların belirleyici avantajıdır.

② Stabilite: Mükemmel yanal stabilite sunan sabit, sağlam kurulum (doğrudan rıhtım duvarına cıvatalanmış) için tasarlanmıştır.

③ Dayanıklılık: 'Bükülme' eylemi, stresi kauçuk gövde boyunca eşit olarak dağıtarak mükemmel yorulma direncine yol açar.

2.2.2 İdeal Uygulamalar:

① Büyük Gemiler: Yüksek enerji emiliminin kritik olduğu konteyner gemileri, dökme yük gemileri, tankerler ve LNG taşıyıcıları gibi.

② Sabit Rıhtımlar ve İskeleler: Çamurluğun sert bir yapıya kalıcı olarak cıvatalandığı yerler.

③ Yüksek Trafikli Limanlar: Üstün dayanıklılık ve performans gerektiren, sık, yüksek enerjili yanaşmaların meydana geldiği yerler.

④ Katı Yapısal Sınırlara Sahip Projeler: Rıhtım yapısının tepki kuvveti açısından sınırlı bir kapasiteye sahip olduğu projeler.

2.2.3 Ortak Varyantlar:

① D-Tipi Hücre: Genel kargo ve konteyner terminalleri için ideal olan en yaygın hücre çamurluğu.

② Süper Hücreli Çamurluk: Genellikle en büyük gemiler için kullanılan, daha yüksek enerji emilimi ve daha düşük reaksiyon kuvvetine sahip gelişmiş bir versiyon.

③ Kare Hücre: Hassas gövde kaplamasına sahip gemiler (örn. alüminyum gövdeler) için uygun, çok düz bir yüzey basıncı dağılımı sunar.

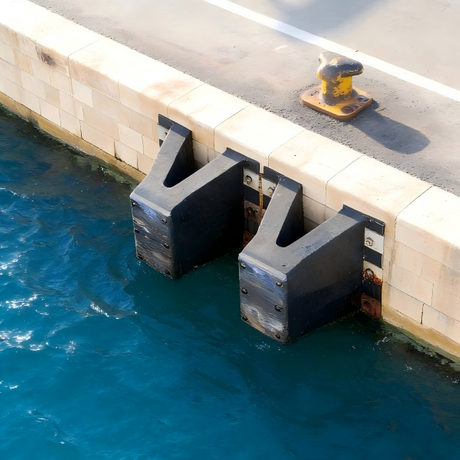

2.3 Kemer Çamurlukları

Açıklama: Kemer çamurlukları, ayırt edici kemerli profile sahip kompakt, yüksek enerji emici çamurluklardır. Hem sabit hem de panel tipi kurulumlar için tasarlanmıştır.

2.3.1 Temel Özellikler:

① Performans: Dengeli bir performans profili sunarlar ve orta düzeyde bir tepki kuvveti ile iyi bir enerji emilimi sağlarlar. Benzersiz şekilleri nispeten düz bir yüzey basıncı dağılımına izin verir.

② Çok yönlülük: Rıhtım duvarlarına doğrudan montaj veya kazık tipi çamurluklarda (çelik kazık üzerine monte edildikleri yerlerde) çekirdek eleman olarak dahil olmak üzere çeşitli konfigürasyonlarda kullanılabilirler.

③ Hız Verimliliği: Kompakt tasarımları, onları rıhtım yüzeyinde alan kısıtlaması olan projeler için uygun kılar.

2.3.2 İdeal Uygulamalar:

① Kazığa Monteli Sistemler: Çelik kazıklarla birleştirildiğinde, yunus yapıları veya rıhtım köşeleri için ideal olan esnek, bağımsız çamurluk sistemleri oluştururlar.

② Mavna ve Ro-Ro Rampaları: Düz yüzeyleri ve iyi basınç dağılımları, onları rampalarla ilgili dikey hareketler için uygun kılar.

③ Gövde Korumasının Önem Verdiği Yer: Tasarımları noktasal yükü en aza indirerek gövde hasarı riskini azaltır.

④ Mevcut Yapıların Yükseltilmesi: Güçlendirme çözümüne ihtiyaç duyulan mevcut rıhtımlara eklenebilir.

2.3.3 Ortak Varyantlar:

① Standart Kemer: Betona veya çeliğe doğrudan montaj için.

② Çelik Panelli Kemer: Çelik panel yükü daha geniş bir alana yayarak gövde basıncını daha da azaltır ve aşınmaya karşı ek koruma sağlar.



3. Karşılaştırmalı Analiz: Silindirik vs. Hücre vs. Arch

Kararınızı basitleştirmek için tipik proje faktörlerini temel alan aşağıdaki tabloya bakın:

Özellik / Uygulama	Silindirik Çamurluk	Hücre Çamurluğu	Kemer Çamurluk
Birincil Avantaj	Esneklik, maliyet etkinliği	Birim reaksiyon kuvveti başına üstün enerji emilimi	Çok yönlülük, düz yüz basıncı
Kurulum Türü	Zincir askılı	Sabit, cıvatalı	Sabit, cıvatalı veya kazık monteli
İdeal Gemi Boyutu	Küçük ve Orta	Büyükten Çok Büyüğe (Ultra Büyük)	Küçük ve Orta (Büyük için kazık seçeneğiyle)
Gelgit Aralığı Toleransı	Harika (zincir süspansiyonu nedeniyle)	Düşük (sabit kurulum)	Orta (yapılandırmaya bağlıdır)
Tepki Gücü	Yüksek (sert eğri)	Düşük (yumuşak eğri)	Ilıman
Toplam Sahip Olma Maliyeti	Düşük başlangıç ​​maliyeti, orta bakım (zincirler)	Daha yüksek başlangıç ​​maliyeti, az bakım	Orta başlangıç ​​maliyeti, az bakım



4. Adım Adım Seçim Süreci

Çamurluk seçiminizi tamamlamak için şu adımları izleyin:

① Gemi Profilini Tanımlayın: En büyük gemi tipini, deplasmanını (tonajını) ve tipik yanaşma hızını belirleyin. '1/2 ürünü *Kütle (Hız)^2' *size gerekli Enerji Emilimini (E) verir.

② Rıhtım Yapısını Değerlendirin: Rıhtım duvarının tasarımını anlayın. Güvenli bir şekilde dayanabileceği maksimum Reaksiyon Kuvveti (R) nedir?

③ Gerekli Performansı Hesaplayın: E değerleri ile  ve R artık her iki kriteri karşılayan bir çamurluk boyutu ve tipi bulmak için üretici veri sayfalarını inceleyebilirsiniz.

④ Operasyonel Kısıtlamaları Göz önünde bulundurun:

Geniş bir gelgit aralığı var mı? Silindirik çamurluklar  muhtemelen en iyi seçeneğinizdir.

Rıhtım yapısı eski mi yoksa kapasitesi sınırlı mı? Düşük reaksiyon kuvvetleri nedeniyle Hücre çamurluklarına öncelik verin.

Gövde koruması kritik bir konu mu? Arch çamurlukları düşünün . Optimum basınç dağılımı için çelik panelli

⑤ Kurulumla Doğrulayın: Çamurluğun nasıl kurulacağını belirleyin. Zincir askısı için yer var mı? Veya iskelede sabit bir sistem için önceden yerleştirilmiş cıvatalar var mı?



Sonuç ve Sonraki Adımlar

Doğru deniz kauçuk çamurluğunun seçilmesi fizik, proje kısıtlamaları ve operasyonel ihtiyaçların dengesidir. Silindirik çamurluklar esneklik ve basitlik sunar, Hücre çamurlukları büyük gemiler için üstün performans sağlar ve Kemer çamurlukları çok yönlü, gövde dostu çözümler sunar.

Yanlış çamurluk seçimi pahalı onarımlara ve operasyonel aksamalara neden olabilir. Doğru seçimi yaptığınızdan emin olmak için son ve en kritik adım, seçiminizi kesin proje verileriyle doğrulamaktır.

Özelleştirilmiş Önerinizi Alın

Bu kritik kararda ilerlemenize yardımcı olmak için buradayız. Özel projenize özel bir çamurluk seçim teklifi ve ayrıntılı bir performans hesaplama tablosu almak için lütfen bize aşağıdaki bilgileri sağlayın:

① Gemi Tipi ve DWT (Deadweight Tonajı)

② Yanaşma Hızı (m/s)

③ Bağlantı İstasyonunda İzin Verilen Maksimum Reaksiyon Kuvveti (kN)

④ Gelgit Aralığı (m)

⑤ Yanaşma Yapısının Türü (örn. Rıhtım Duvarı, Dolphin, İskele)
